产品详情
产品概述：

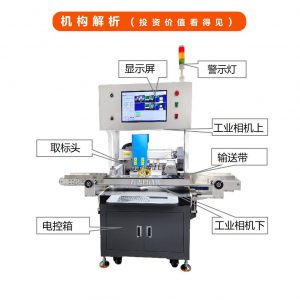

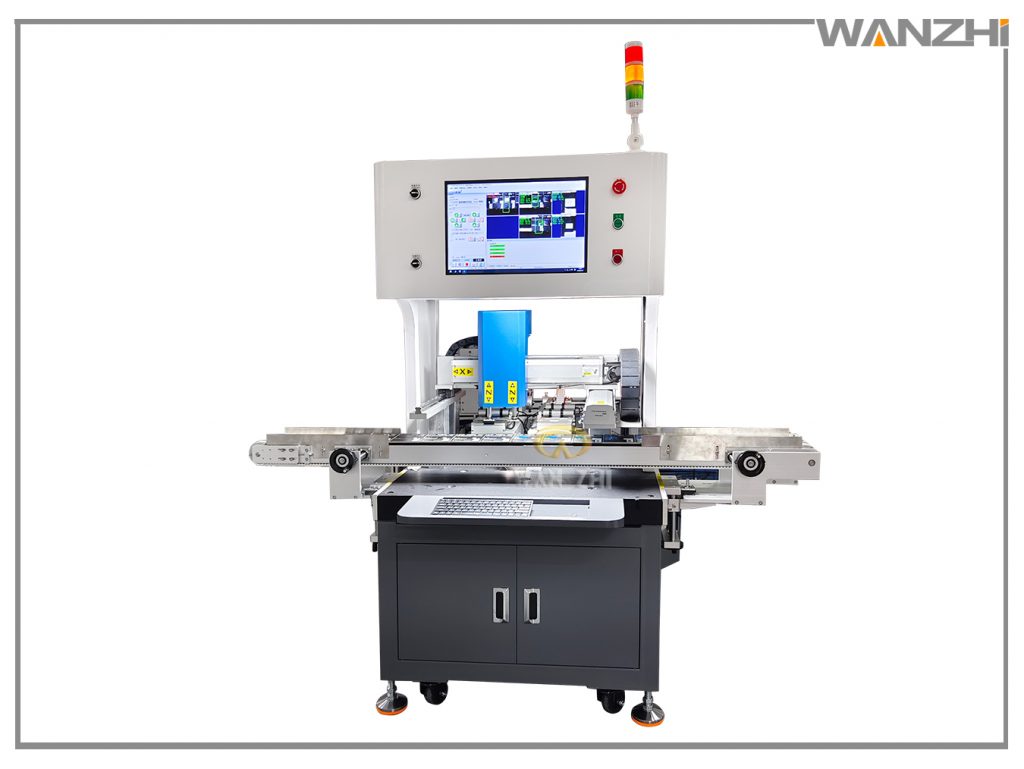

WZ-3012 CCD 视觉贴标机是万志自动化研发的高精度视觉定位全自动贴标设备，搭载双 600 万像素海康工业相机、六轴运动控制卡与四轴机器人取标模组。设备依靠上下双相机视觉系统实时捕捉标签与产品坐标，通过算法自动校正偏移，实现超高精度自动贴标，最高贴标精度可达 ±0.1mm。适用于存储卡、电子外壳、精密塑胶件、数码配件等对贴标位置要求严苛的产品，全程自动化完成标签剥离、机器人取标、视觉定位、精准贴合整套工序，满足 3C 电子、数码存储行业高标准质检需求。
适用产品与应用行业：
（一）适配工件

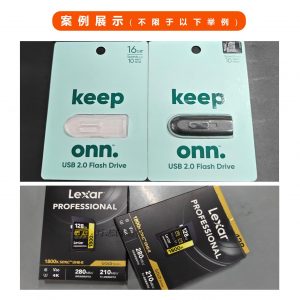

SD 存储卡、TF 内存卡、数码存储盘、精密塑胶外壳、小型电子元器件、镜头装饰件、手机配件、小型礼品包装盒等精密平面工件。
（二）应用行业
3C 数码存储行业、消费电子制造行业、精密塑胶注塑行业、数码配件加工行业、高端礼品包装行业。
技术参数
| 贴标精度 | ±0.3~0.5mm (贴平面重复精度，不包含产品误差以及标签误差) |
| 贴标速度 | 1300～1800PCS/H（具体视上料速度和产品、标签大小而定） |
| 适用产品尺寸 | 最大视野 218x158mm，标签 60×90mm（大标签拍局部） |
| 适用标签尺寸 | 长 3~90×宽 60mm 推出伸度（飞达 100×60mm） ，底纸厚度：0.05mm |
| 输送线长 | 长 1300×宽 150mm，可调高度 80mm |
| 双工业相机镜头 | 海康 600 万标准相机+标准镜头 |
| 适用电源/整机功率 | 220V/50HZ/1200w |
| 整机重量 | 约 300Kg |
| 气压 | 0.6Mpa |
产品特点
- 1.搭载完整 CCD 视觉运动控制系统 + 六轴运动控制卡，运行轨迹精准可控；
- 2.标签飞达自动剥离标签至防粘板，四轴机械臂自动吸取标签完成转运；
- 3.下相机实时识别底膜标签实时坐标，上相机捕捉待贴产品基准坐标；
- 4.视觉算法自动运算补偿坐标偏差，自动修正产品与标签偏移，实现高精度贴合；
- 5.双工位 600 万像素海康工业相机，成像清晰，微小工件、小尺寸标签均可稳定识别；
- 6.适配高速量产，贴标速度区间 1500~2000PCS/H，可根据产品与标签尺寸微调节拍；
- 7.一体式工控触控操作屏，视觉模板、运动参数一键存储调用，换款调试简单；
- 8.气动贴合结构，工作气压 0.4~0.6Mpa，贴标压力均匀无气泡、翘标。
