一、基本用途

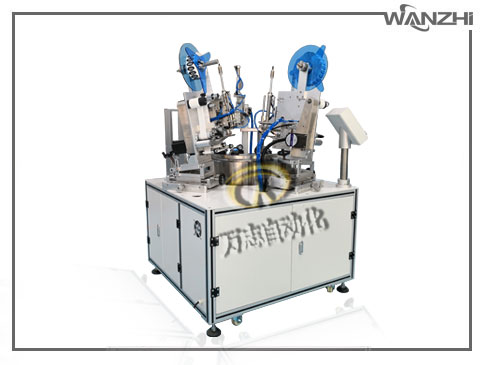

全自动弧面贴标机适用于在各种圆形、弧形物品的上平面贴标签或不干胶膜,双贴标头可实现同时完成不同位置贴2张标;
可先配机械手取料,标签贴好后可以自动取走放到输送带上。
二、适用范围
◆适用标签:不干胶标签,不干胶膜,电子监管码,条形码等。
◆适用产品:要求在平面、弧度面上贴附标签或膜的产品。
◆应用行业:广泛应用于电器、五金、玩具、礼品等行业。
三、工作过程
◆核心工作原理:传感器检测到产品经过,传回信号到贴标控制系统,信号经过PLC处理后,在适当时刻送出标签贴附在产品设定位置上,产品流经覆标装置,标签被覆牢固,一张标签的贴附动作完成。
◆操作过程:放产品(可接流水线)—>产品输送—>产品纠正—>产品检测—>贴标—>覆标—>收集已贴标产品。
四、技术参数:(以下为标准机型技术参数,其他特殊要求和功能,可量身订做)。
◆ 适用产品尺寸(长×宽×高/厚): 长:40mm~400mm ; 宽:40mm~200mm ; 高:0.2mm~150mm
◆ 适用标签长度:6mm~250mm
◆ 适用标签宽度(底纸宽度):20mm~150mm
◆ 适用标卷外径(mm):φ250毫米以下均可
◆ 适用标卷内径(mm):φ76mm
◆ 贴标精度(mm):±0.5mm
◆ 贴标速度(pcs/min) :步进:20~30pcs/min
◆ 功率(W):500W(牵引步进)
◆ 频率(HZ):50HZ
◆ 电压(V):220V
◆ 重量(kg):约200kg
◆ 设备外形尺寸(mm)(长×宽×高):1000mm×1100mm×1400mm
五、功能特点
◆贴标精度高,细分步进电机或伺服电机驱动送标,送标精准;标带绕行纠偏机构设计,保证标签牵引过程中不左右偏移;偏心轮技术应用于牵引机构,牵引标签不打滑,确保出标精准;
◆稳定性高,松下PLC+威纶触摸屏+松下针形电眼+德国西克标签电眼组成的高级电控系统,支持设备7×24小时运转;
◆调整简单,设计6组自由度可调调整座,适应不同角度弧面贴标;
◆应用灵活,可单机生产或接流水线生产,生产现场布局简单;
◆智能控制,自动光电追踪,具备无物不贴标,无标自动校正和标签自动检测功能,防止漏贴和标签浪费;
◆触摸屏操作界面,全中文注释和完善的故障提示功能,各种参数调整简单快捷,操作方便;
◆功能强大,具有生产计数功能,省电功能,生产数设定提示功能,参数设置保护功能,方便生产管理;
