盒子三标头拐角贴标机方案

一、方案实施：

本方案实现客户产品尺寸为250*150**25、150*120*30的长方形食品盒，在输送线上流动的情况下，三面转角自动各贴一张标签功能。
人工操作不但产量低，贴标效果根据人工操作水平参差不齐，无法确保产品品质，影响档次，效率低。

在自动化生产日益普及的今天，我公司为各行业研发了大量的标准自动化贴标设备。万志贴标机提供各种特殊贴标要求的产品量身订做方案。

二、用户需求：
1、贴标产品，规格和图片
长方形盒子，尺寸长、宽、高是250*120*25和150*120*30;
2、标签
不干胶标签，直径为30mm圆形透明标签；
3、现状及需解决问题；
人工贴标品质不保证；产能低；大批人工成本高。
4、需要客户配合的事项：
需要把标签做成卷装的，按照贴标机要求制作即可；
卷芯内径76mm，外径300mm；标签间距2~5mm,格拉辛底纸，不可切伤底纸；

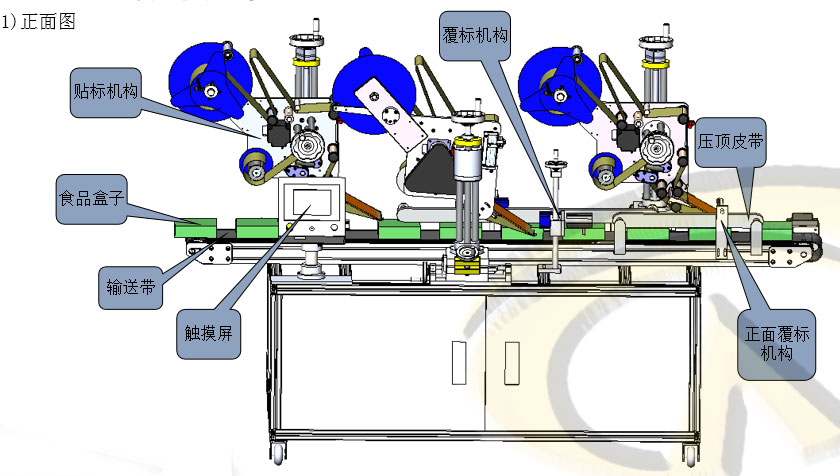

人工把食品盒子放到贴标机输送带上即可，机器自动完成食品盒子的输送，导正，定位，贴标，覆标动作，人工再把成品取下。

三、自动贴标机技术参数：

☆ 贴标精度：±1mm (不含产品、标签误差)
☆ 贴标速度：40-80个/min（与产品、标签尺寸有关）速度可调；
☆ 适用产品尺寸：依据贵公司食品盒子量身订制；
☆ 适用标签尺寸：依据贵公司的标签要求量身订制；
☆ 整机尺寸：约2300*1200*1500mm（长×宽×高）；
☆ 适用电源：220V/50HZ；
☆ 整机重量：约200KG

四、万志贴标机设计优势说明：
（一）原材料和做工：
万志公司选择用的原材料为：铝合金、不锈钢，符合GMP等生产要求；
输送侧板选择3MM厚不锈钢板，标头板使用20mm厚的铝板，保证支撑牢固性；
万志公司设备铝合金材料均采用过阳极表面处理，不锈钢等材质外表美观大方，防生锈，耐用；
(二)设计结构优势：

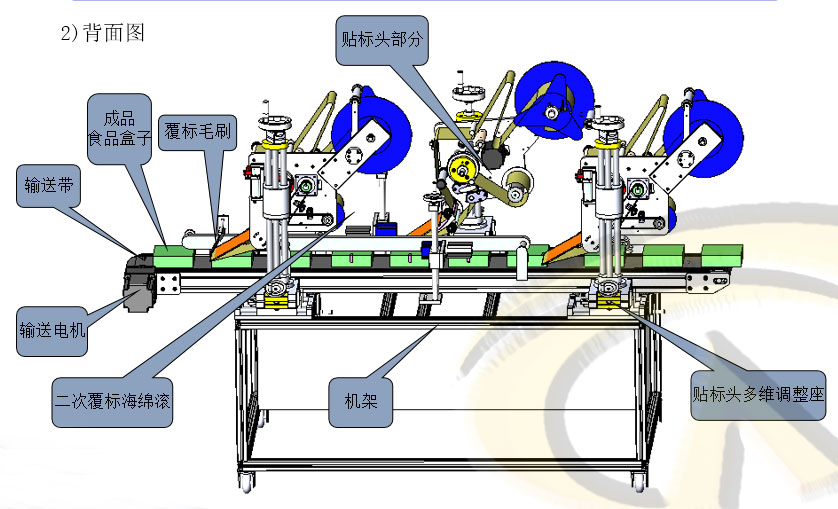

万志贴标机贴标头部分：
上下调整机构采用：三杆+螺杆的结构，利用三角形的平衡力，支撑牢固，保证永久平衡；

贴标头带刹车功能，另外有6根导标滚筒，保证标带绷紧状态，确保检测信号稳定；
贴标头牵引机构采用偏心轮+铝合金滚花+包胶工艺，耐用，防止标带走偏，绕行标签也方便 节约时间；

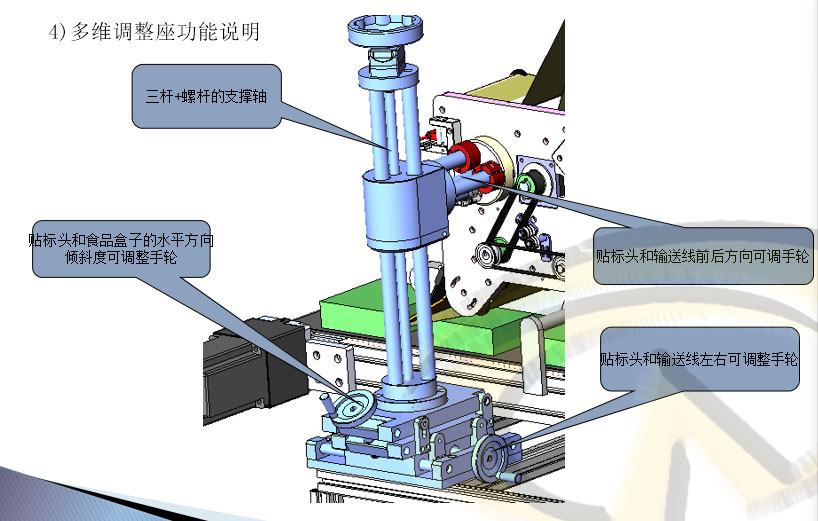

贴标机设计多维调整座：
标头相对输送带的左右方向手轮可调，不同直径圆食品盒子使用时候调整方便；
标头相对输送带的前后方向手轮可调，不同长度标签使用时候调整方便；
贴标头相对空食品盒子的垂直方向倾斜度可调，满足锥度圆食品盒子贴标，倾斜角度通过手轮可调，方便快捷；
贴标头相对空食品盒子的水平方向倾斜度可调，保证标签和食品盒子水平面平行，防止贴歪标签，调整方便快捷。
两套覆标机构，使用海绵弹簧滚轮，再次覆标更加牢固。
